Decoupled supercapacitive electrolyzer for membrane-free water splitting

用于無膜水分解的解耦式超級電容電解槽

來源：Toledo-Carrillo et al., Sci. Adv. 10, eadi3180 (2024) 6 March 2024

科學進展



摘要內容：

提出了一種基于地球豐富材料的混合無膜電解槽，通過結合電解槽的電催化反應與電容存儲機制，實現酸/堿介質中解耦制氫。該設計使氫氧氣體時空分離，在10 mA/cm2電流密度下實現69%能量效率（48 kWh/kg），使用鈷鐵磷化物雙功能催化劑在100 mA/cm2時法拉第效率達99%。堿性條件下穩定運行20小時無電極降解。



研究目的：

開發一種無需隔膜、能適應可再生能源波動、避免氫氧混合風險的水電解技術，降低綠氫生產成本。



研究思路：

設計超級電容電解槽（SCE）：將雙功能電催化劑（如CoFeP）與電容電極（活性炭布ACC）結合，利用電容充放電機制分離產氫/氧步驟。



機理：充電階段—陰極室發生HER產氫，陽極室發生OER產氧；放電階段—電極反應反轉，通過電容吸附/脫附離子實現反應解耦。



驗證：在酸/堿介質測試Pt/C體系驗證概念，優化為CoFeP雙功能催化劑提升性能。



測量數據及研究意義（對應圖表）：

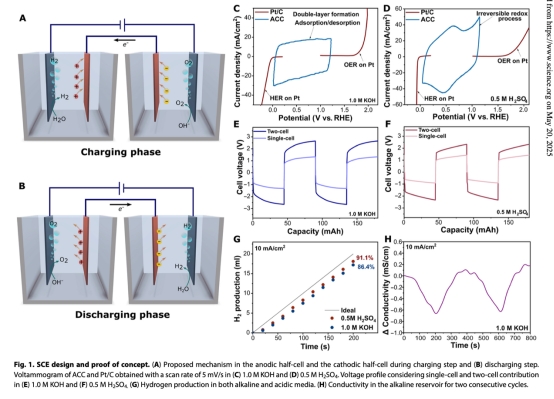

氣體分離效果（Fig.1G, Fig.4C）







使用丹麥Unisense微傳感器監測溶解氫/氧濃度，證實充電階段陰極室僅產氫（氧濃度不變），驗證時空解耦有效性。



意義：直接證明無膜條件下安全分離氣體的可行性，避免爆炸風險。

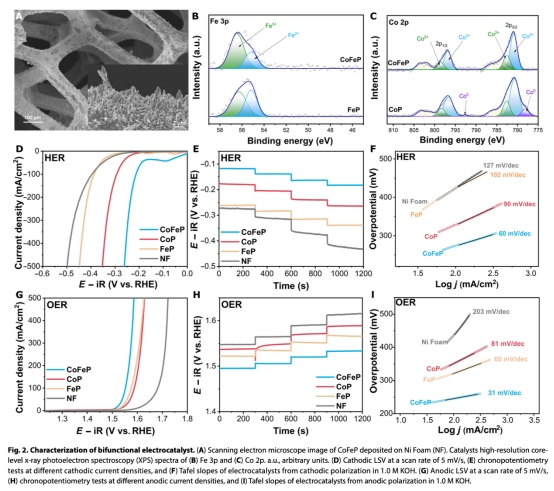

電催化性能（Fig.2D-I）





CoFeP的HER過電位（10 mA/cm2: 205 mV）和OER過電位（10 mA/cm2: 210 mV），Tafel斜率（HER: 60 mV/dec, OER: 31 mV/dec）。



意義：雙功能催化劑活性是降低能耗的關鍵。

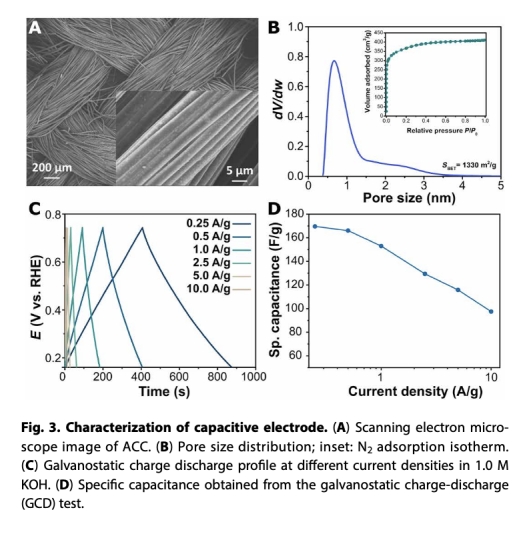

電容特性（Fig.3C-D）





ACC電極比電容（0.25 A/g: 169 F/g）及倍率性能（10 A/g: 97.5 F/g）。



意義：電容電極的快速充放電能力支撐反應解耦的循環穩定性。

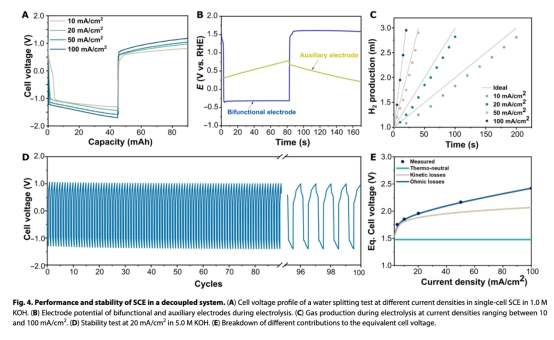

系統能耗與穩定性（Fig.4A,D）



單電池電壓（10 mA/cm2: 1.85 V），20小時循環穩定性（5 M KOH, 20 mA/cm2）。



意義：69%能量效率（48 kWh/kg）接近商業電解槽，無膜設計具成本優勢。

電壓組成（Fig.4E）



等效電壓分解：歐姆損耗（3.55 Ω/cm2）占比較大，動力學損耗主要來自O(shè)ER。



意義：指明優化方向（提升電極導電性/開發高效OER催化劑）。



結論：

成功開發無膜解耦電解槽，通過電容機制實現氫氧時空分離，適應酸/堿環境。



CoFeP雙功能催化劑在100 mA/cm2下法拉第效率達99%，堿性條件穩定運行20小時。



系統能耗48 kWh/kg（10 mA/cm2），通過降低歐姆損耗和優化催化劑可進一步提升效率。



設計兼容波動能源輸入，為可再生能源制氫提供安全、低成本的解決方案。



丹麥Unisense電極測量數據的詳細研究意義：

原位驗證氣體分離純度：通過實時監測電解液中溶解氫/氧濃度，直接證實充電階段陰極區僅產生氫氣（溶解H?持續上升，O?無變化），為無膜設計的安全性提供關鍵實驗證據。



檢測微量氣體交叉：高靈敏度傳感器可識別ppb級氣體滲透，證明閥門切換策略能有效阻止氣體混合（氧濃度波動可忽略），確保產物純度>99%。



指導系統優化：溶解氣體動態數據揭示初始10秒存在過渡態（法拉第效率91%→99%），提示電極極化過程需進一步優化以減少啟動損耗。
