Tunable nano-interfaces between MnO and layered double hydroxides boost oxygen evolving electrocatalysis

MnOx和層狀雙氫氧化物之間的可調納米界面促進了氧的進化

來源：Journal of Materials Chemistry A



論文總結

研究通過原子層沉積（ALD）技術在NiFe層狀雙氫氧化物（LDH）納米片上生長MnO?納米島，構建可調納米界面，以增強氧析出反應（OER）電催化性能。以下從摘要、研究目的、研究思路、測量數據及意義、結論等方面進行總結，并詳細解讀丹麥Unisense電極的應用意義。

一、論文摘要

研究開發了低過電位、非貴金屬氧化物電催化劑用于水氧化。通過ALD在NiFe-LDH納米片上沉積MnO?納米島，創建了NiFe-LDH/MnO?/電解質多相邊界處的高密度三維納米界面。X射線光譜表征顯示這些界面誘導了電子相互作用，使NiFe-LDH的費米能級降低（電子捐贈給MnO?），從而顯著提升OER性能。僅10個ALD循環的MnO?/NiFe-LDH納米復合材料就表現出卓越活性，在10 mA cm?2電流密度下過電位為174 mV，Tafel斜率為48 mV dec?1，且具有高穩定性。這項工作展示了通過ALD表面修飾調控過渡金屬電催化劑的新途徑。

二、研究目的



開發高效OER電催化劑：針對貴金屬催化劑（如RuO?、IrO?）的成本和稀缺性問題，設計非貴金屬基催化劑，降低過電位。

構建可調納米界面：利用ALD技術精確控制MnO?納米島在NiFe-LDH表面的生長，創建三維納米界面以增加活性位點密度。

闡明增強機制：研究納米界面誘導的電子相互作用（如費米能級偏移）對OER活性的影響，理解結構-性能關系。



評估實際應用潛力：測試催化劑的穩定性、法拉第效率和動力學參數，為可持續能源轉換提供材料基礎。



背景基于NiFe-LDH是高效OER催化劑，但性能仍需提升；MnO?在生物水氧化中起關鍵作用，但傳統沉積方法難以精確控制納米結構。

三、研究思路

研究采用多步合成與表征結合的方法：



催化劑合成：先通過水熱法在Ni泡沫上生長NiFe-LDH納米片，然后使用ALD（以Mn(EtCp)?和H?O為前體）沉積不同循環數（5、10、20、50循環）的MnO?納米島。

結構表征：使用XRD分析晶體結構；SEM和TEM觀察形貌和納米界面；EDX mapping分析元素分布；XPS分析表面化學態和電子相互作用。

電化學測試：在三電極系統（1 M KOH電解液）中，進行LSV、CV、EIS測量OER活性、過電位、Tafel斜率和電荷轉移電阻；計時電位法測試穩定性。

性能量化：使用Unisense電極測量氧氣產生量，計算法拉第效率；ICP-MS確定金屬含量，計算TOF。



機制分析：基于XPS結合能變化和Tafel斜率變化，推斷電子轉移和反應動力學機制。



四、測量數據、來源及研究意義

研究測量了多維度數據，其意義及來源如下（數據均標注自原文圖/表）：



XRD分析（數據來自Fig. 1）：



數據：顯示NiFe-LDH的特征衍射峰（如(003)、(006)晶面），ALD后無新峰，但峰強度輕微降低。



研究意義：證實NiFe-LDH結構保持，MnO?以非晶或低結晶度納米島形式存在，避免相變影響；均勻覆蓋支持納米界面形成。



形貌與元素分布（數據來自Fig. 3和4）：

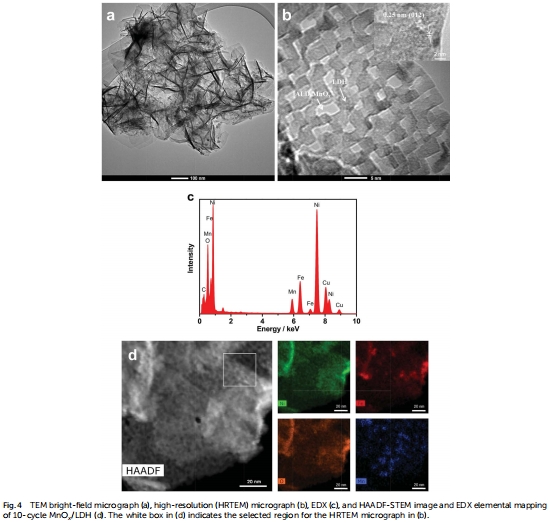

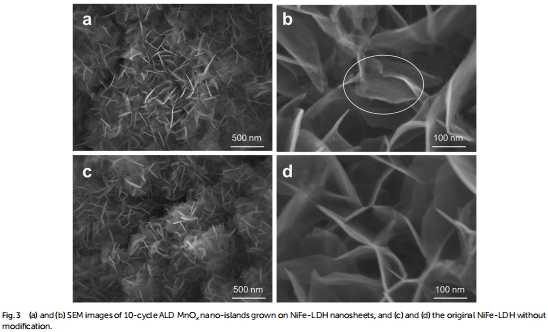

數據：SEM（Fig. 3a-b）顯示MnO?納米島均勻覆蓋LDH表面；TEM（Fig. 4a-b）顯示非晶MnO?島和LDH晶格條紋（0.25 nm，對應(012)晶面）；EDX mapping（Fig. 4c-d）顯示Mn元素均勻分布，原子百分比約8%。



研究意義：直觀證明三維納米界面成功構建，提供高密度活性位點；Mn分布均勻確保界面一致性，增強催化活性。



XPS表面分析（數據來自Fig. 5a-c）：



數據：Mn 2p?/?結合能輕微正移（從641.9 eV到642.0 eV），Ni 2p?/?和Fe 2p?/?結合能降低（Ni從856.8 eV到856.0 eV，Fe從715.0 eV到713.0 eV）。



研究意義：結合能變化表明電子從NiFe-LDH轉移到MnO?，使LDH費米能級降低（電子缺乏），提升氧化活性；證實界面電子相互作用是性能增強的關鍵。



電化學性能（數據來自Fig. 2a-b）：

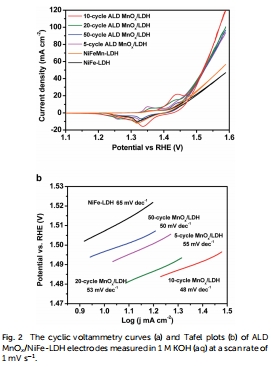

數據：LSV（Fig. 2a）顯示10循環MnO?/LDH過電位最低（174 mV @ 10 mA cm?2）；Tafel斜率（Fig. 2b）從65 mV dec?1（純LDH）降至48 mV dec?1（10循環MnO?/LDH）；EIS顯示電荷轉移電阻降低（從8.13 Ω到5.89 Ω）。



研究意義：低過電位和高電流密度表明優異催化活性；Tafel斜率降低暗示反應機制從第二電子轉移步驟向第三步驟（*OOH去質子化）轉變，動力學更快；低電阻表明電子轉移加速。



穩定性與法拉第效率（數據來自Fig. 5d-e）：



數據：計時電位法（Fig. 5e）顯示10小時操作后過電位僅增加6 mV；氧氣產生量（Fig. 5d）匹配理論值，法拉第效率近100%。



研究意義：證明催化劑結構穩定性和化學穩定性；高效率確認無副反應，所有電流用于氧氣產生，適合實際應用。



TOF計算：



數據：10循環MnO?/LDH的TOF為0.0066 s?1（@ 300 mV過電位），高于純LDH（0.0043 s?1）。



研究意義：表明本征活性提升，納米界面提供了更多有效活性位點。



五、研究結論



成功構建納米界面：ALD技術精確地在NiFe-LDH表面生長MnO?納米島，創建了可調的三維納米界面，增加活性位點密度。

電子相互作用增強活性：界面誘導電子從LDH轉移到MnO?，使LDH費米能級降低，提升氧化能力，顯著降低過電位（174 mV）和Tafel斜率（48 mV dec?1）。

優異綜合性能：10循環MnO?/LDH表現出最佳OER活性、高穩定性（10小時僅6 mV衰減）和近100%法拉第效率。

機制洞察：納米界面不僅提供幾何優勢，還通過電子調諧優化反應動力學，可能改變了速率決定步驟。



應用前景：為設計高效非貴金屬OER催化劑提供了新策略，ALD表面修飾技術具有普適性。



六、詳細解讀使用丹麥Unisense電極測量出來的數據有什么研究意義

丹麥Unisense電極（型號OX-NP）在本研究中用于實時監測氧氣產生量并計算法拉第效率，具體應用于“法拉第效率量化”部分（實驗部分）。其研究意義如下：



高精度氧氣監測：



技術描述：Unisense電極是一種微傳感器，提供實時、高分辨率溶解氧測量，檢測限低，響應時間快，避免離線采樣誤差。

數據關聯：在Fig. 5d中，電極測量氧氣積累量（與理論計算值比較），確認法拉第效率近100%。



研究意義：直接驗證催化劑的選擇性，所有電流都用于氧氣 evolution，無副反應（如析氫或催化劑降解），確保性能評估的準確性。



支持性能量化：



法拉第效率計算：通過比較測量氧氣量和理論氧氣量（基于電荷量），量化催化劑效率，這是評估OER催化劑的關鍵指標。



研究意義：高效率（~100%）證明MnO?/LDH納米界面不僅增強活性，還保持高選擇性，為催化劑優化提供可靠指標。



機制驗證：



反應一致性：氧氣產生量與電流線性相關，支持四電子轉移機制，排除其他路徑（如二電子過程產生H?O?）。



研究意義：結合電化學數據，Unisense測量幫助確認反應機制完整性，強化電子相互作用增強活性的結論。



實時與動態監測：



長期穩定性測試：在計時電位法中，電極可連續監測氧氣釋放，確保穩定性數據真實反映催化過程。



研究意義：避免破壞性采樣，保持反應完整性；高時間分辨率捕捉動態變化，適合快速動力學研究。



方法學優勢：



非侵入性與環境友好：電極直接插入電解液，無需取樣，減少擾動；適用于水相系統，符合綠色化學原則。



研究意義：為OER研究提供標準工具，確保數據可重復性和可比性；在可持續能源催化研究中具有廣泛應用價值。



總之，Unisense電極不僅是測量工具，更是評估催化劑效率和質量的核心：其數據直接證實了MnO?/LDH納米界面的高效性和選擇性，為性能增強提供了實驗證據。這強調了在電催化研究中集成高精度氣體監測的重要性，尤其在機制研究和實際應用評估中不可或缺。
