Photoelectrochemical hydrogen production from water splitting using heterostructured nanowire arrays of Bi2O3/BiAl oxides as a photocathode

利用Bi2O3BiAl氧化物的異質結構納米線陣列作為光電陰極，從水的分裂中產生電化學氫

來源：Solar Energy Materials and Solar Cells



論文總結

研究了一種無銅光陰極材料——Bi2O3/Al2Bi24O39/Al2Bi48O75三元異質結構納米線陣列，用于光電化學（PEC）水分解產氫。以下從摘要、研究目的、研究思路、測量數據及意義、結論等方面進行總結，并詳細解讀丹麥Unisense電極的應用意義。

一、論文摘要

研究通過噴霧熱解法制備了Bi:Al氧化物異質結構光陰極，其帶隙窄（1.83 eV），導帶邊電位合適（-0.98 V vs. RHE），適用于中性pH下水還原產氫。優化Bi:Al摩爾比（21:1）后，在模擬陽光下（AM 1.5G）的光電流密度達-4.85 mA cm?2（0 V vs. RHE），起始電位為0.57 V vs. RHE。恒電位電解（0 V vs. RHE）2小時顯示穩定性高（光電流-2 mA cm?2），氫氣產量696 μmol cm?2，法拉第效率93%。該無銅光陰極避免了銅基材料還原失活問題，為高效PEC水分解提供了新策略。

二、研究目的



開發無銅光陰極：解決銅基光陰極（如Cu2O、CuBi2O4）在陰極偏壓下銅還原導致失活的問題，提升穩定性。

利用鉍基氧化物優勢：鉍的6s軌道與氧2p軌道雜化形成價帶，促進電荷分散和窄帶隙，增強可見光吸收。

優化異質結構性能：通過調節Bi:Al摩爾比和退火溫度，控制相組成（如Bi2O3、Al2Bi24O39、Al2Bi48O75），改善電荷分離和傳輸。

評估PEC性能：測量光電流、起始電位、穩定性及法拉第效率，與現有材料對比。



推動實際應用：為低成本、高效太陽能制氫提供新材料方案。



背景基于銅基光陰極雖高效但不穩定；鉍基氧化物具潛力但研究較少；異質結構可增強光吸收和電荷分離。

三、研究思路

研究采用材料合成、表征與性能測試結合的方法：



材料合成：通過噴霧熱解在FTO基底上沉積Bi:Al前體溶液（Bi:Al摩爾比1:1至3:1），在130°C沉積后于400-550°C退火，形成結晶薄膜。

結構表征：使用XRD分析晶體相（Fig. 1, Fig. 3）；SEM和HRTEM觀察形貌和納米結構（Fig. 4, Fig. 5）；XRF和ICP測定元素組成。









光學性質：UV-Vis漫反射光譜（Fig. 6）和Tauc圖（Fig. 7）計算帶隙。





電化學測試：在三電極體系中（pH 7.2 Na2SO4電解液），通過LSV測光電流（Fig. 2, Fig. 8a）、

EIS分析電荷轉移（Fig. 12）、Mott-Schottky圖確定半導體類型（Fig. 9）。









性能評估：計時安培法測穩定性（Fig. 13a）；IPCE譜評估光子效率（Fig. 11）；使用Unisense電極實時監測H2和O2產量（Fig. 13b），計算法拉第效率。







機制分析：基于能帶結構提出異質結電荷分離模型（Fig. 14）。





四、測量數據、來源及研究意義

研究測量了多維度數據，其意義及來源如下（數據均標注自原文圖/表）：



晶體結構分析（數據來自Fig. 1和Fig. 3）：



數據：XRD顯示在不同退火溫度下形成不同相（如500°C時主要相為Al2Bi24O39和Al2Bi48O75）；Bi:Al摩爾比影響相組成（21:1時出現Bi2O3相）。



研究意義：確認異質結構成功構建；相組成優化利于電荷分離，如Bi2O3與BiAl氧化物界面促進電子注入。



形貌與納米結構（數據來自Fig. 4和Fig. 5）：



數據：SEM顯示納米線陣列結構（直徑~100 nm，長度~920 nm）；HRTEM顯示晶格條紋（d=0.26 nm對應Bi2O3，d=0.29 nm對應Al2Bi48O75），證實異質結界面。



研究意義：納米線陣列提供高比表面積，增強光吸收和反應位點；異質結界面降低電荷復合。

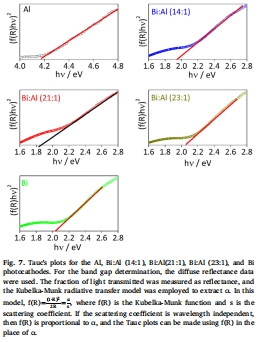

光學性質與帶隙（數據來自Fig. 6和Fig. 7）：



數據：UV-Vis光譜顯示Bi:Al材料吸收邊延伸至800 nm；Tauc圖計算帶隙：Bi:Al(21:1)為1.83 eV，Bi2O3為2.02 eV。



研究意義：窄帶隙（1.83 eV）利于可見光捕獲；導帶邊-0.98 V vs. RHE熱力學允許水還原。

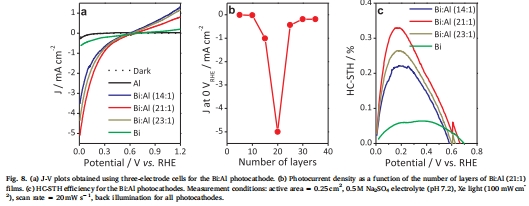

光電化學性能（數據來自Fig. 2和Fig. 8a）：



數據：LSV曲線顯示Bi:Al(21:1)光陰極光電流密度最高（-4.85 mA cm?2 at 0 V vs. RHE），起始電位0.57 V vs. RHE；厚度優化后（920 nm）性能最佳。



研究意義：異質結構顯著提升光電流；起始電位接近硅材料，顯示競爭力。

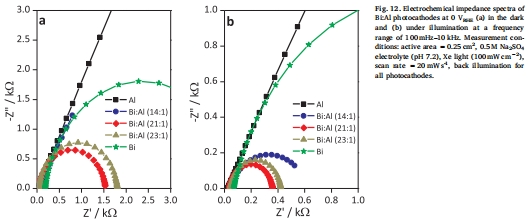

電荷傳輸動力學（數據來自Fig. 12）：



數據：EIS Nyquist圖顯示Bi:Al(21:1)電荷轉移阻力最小（光照下0.3 kΩ），低于Bi2O3（2.5 kΩ）。



研究意義：異質結降低界面阻力，加速電子傳輸；證實結構設計優化反應動力學。

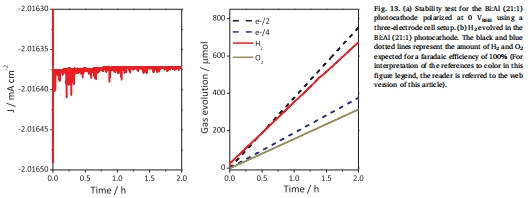

穩定性與法拉第效率（數據來自Fig. 13a-b）：



數據：計時安培法顯示2小時內光電流穩定（-2 mA cm?2）；Unisense電極測量H2產量696 μmol cm?2，法拉第效率93%。



研究意義：高穩定性表明無銅材料抗失活；93%效率驗證水還原為主導反應。



IPCE與能量轉換效率（數據來自Fig. 11和Fig. 8c）：



數據：IPCE譜在340 nm處峰值3.2%（Bi:Al(21:1)）；半電池太陽能-氫（HC-STH）效率0.33% at 0.16 V vs. RHE。



研究意義：證實可見光區活性；HC-STH效率為實際應用提供參考。



五、研究結論



成功開發無銅光陰極：Bi2O3/BiAl氧化物異質結構兼具窄帶隙、合適能帶位置和高穩定性，性能優于多數鉍基材料（如CuBi2O4）。

優化條件關鍵：Bi:Al摩爾比21:1和退火溫度500°C時性能最佳；納米線厚度920 nm平衡光吸收和電荷分離。

高效PEC產氫：光電流-4.85 mA cm?2，起始電位0.57 V vs. RHE，法拉第效率93%，2小時內穩定性良好。

機制明確：異質結促進電荷分離（電子從Bi2O3注入BiAl氧化物），降低復合；Unisense數據直接驗證H2產生。



應用前景：該材料為設計高效、穩定PEC器件提供新途徑，尤其適合中性pH水分解系統。



六、詳細解讀使用丹麥Unisense電極測量出來的數據有什么研究意義

丹麥Unisense微傳感器（型號H2-500和OX-500）在本研究中用于實時監測電解過程中氫氣和氧氣濃度，以計算法拉第效率（實驗部分）。其研究意義如下：



直接氣體定量與效率驗證：



技術描述：Unisense電極基于電化學原理，提供高靈敏度、原位溶解H2和O2檢測，避免離線采樣誤差。

數據關聯：在Fig. 13b中，恒電位電解（0 V vs. RHE, 2小時）后，H2傳感器測得產量696 μmol cm?2，與理論電荷量對比得法拉第效率93%；O2傳感器測對應電極產量322 μmol cm?2，效率87%。



研究意義：直接證實水分解發生（2H2O → 2H2 + O2），排除副反應（如催化劑腐蝕）干擾；93%高效率表明電子幾乎全部用于產氫，驗證催化劑選擇性。



穩定性與耐久性評估：



實時監測：2小時內持續跟蹤氣體產量，結合光電流穩定性（Fig. 13a），確認無性能衰減。



研究意義：突出無銅材料抗失活優勢；Unisense數據為長期運行提供實證，支持實際應用潛力。



反應機制輔助分析：



化學計量驗證：H2和O2產量比接近2:1，符合水分解計量學；O2效率略低（87%）可能源于陽極副反應。



研究意義：強化異質結催化機制提案（Fig. 14）；確認光陰極功能為水還原，陽極為水氧化。



方法學優勢：



高精度與可靠性：檢測限低（H2為0.3 μM），響應快，適合動態過程；校準后數據準確。



研究意義：為PEC研究提供標準氣體監測工具，尤其適合低電流密度系統；提升結果可信度和可重復性。



總之，Unisense電極不僅是檢測工具，更是驗證催化效率、選擇性和穩定性的核心：其實時數據直接證明了BiAl光陰極的高效產氫能力和耐久性，為無銅PEC材料開發提供了關鍵證據。這強調了在能源轉換研究中集成高精度氣體傳感的重要性，尤其在評估實際應用潛力時不可或缺。
